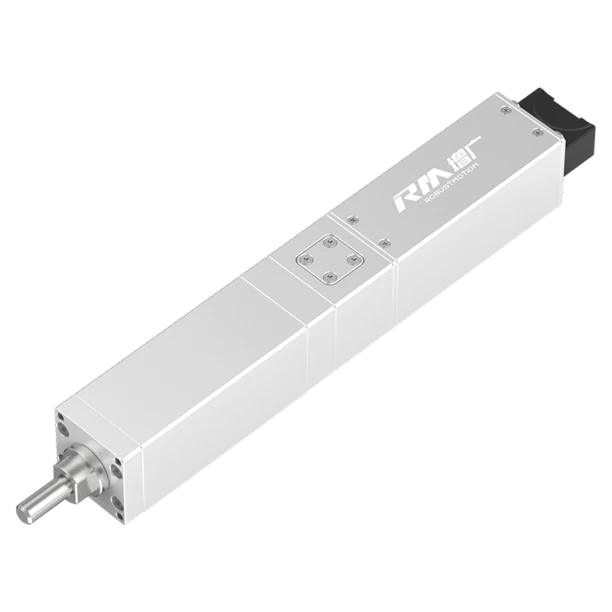

RM-SLA-HF
SoftForce® 直線タイプ
リニアアクチュエーター
SoftForce® 直線タイプ
リニアアクチュエーター

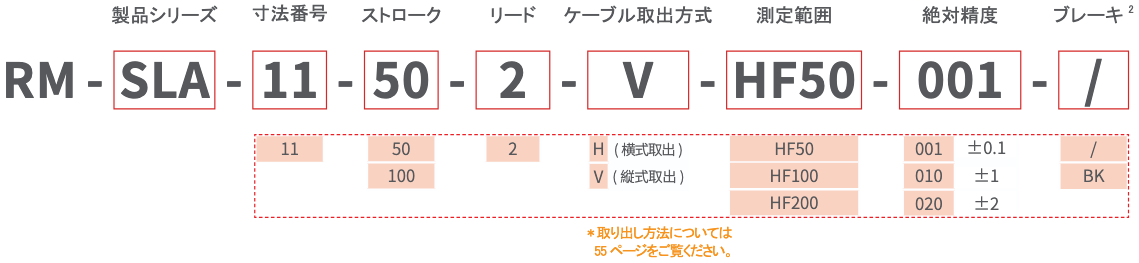

| モデル | RM-SLA-11-50-2-HF | RM-SLA-11-100-2-HF |
|---|---|---|
| 寸法番号 | 11 | 11 |
| 質量 | 0.8 kg | 1.0 kg |
| 寸法 | 275*35.5*35 mm | 325*35.5*35 mm |
| ストローク | 50 mm | 100 mm |
| リード | 2 mm | 2 mm |
| 最大速度 | 100 mm/s | 100 mm/s |
| 最大負荷質量（垂直） | 1.5 kg | 1.5 kg |
| 繰り返し精度 | ±0.02 mm | ±0.02 mm |
| ロードの回転しない精度 | ±1.5° | ±1.5° |
| 兼用のコントローラー | RM-CEPF-20 ; RM-CEMSF-20 | RM-CEPF-20 ; RM-CEMSF-20 |
| サポートのバス | RM-CEPF コントローラはサポート：EtherCAT; Modbus RTU; I/O RM-CEMSF コントローラはサポート：Modbus TCP; PROFINET; CC-LINK; Modbus RTU | |
| 定格電圧 | DC24 ±10%V | DC24 ±10%V |
| 定格電流 | 2A | 2A |
| 使用環境 | 0 ～ 40℃、85%RH 以下（但し、結露なきこと） | |
| IP 保護等級 | IP40 | IP40 |
| 寸法番号 | ストローク | 閉ループの出力範囲 | ||
|---|---|---|---|---|
| HF50-001 | HF100-010 | HF200-020 | ||
| 11 | 50 mm、100 mm | 0.2 ～ 49.8N | 1.1 ～ 98.9N | 2.1 ～ 197.9N |
注：試験データは25℃の実験室で測定。
1.把持力の参考値は±15%であり、実際の把持効果は、ワークピースの材質、表面状態、把持ポイントの位置によって異なります。データは25℃の実験室での測定結果に基づいています。

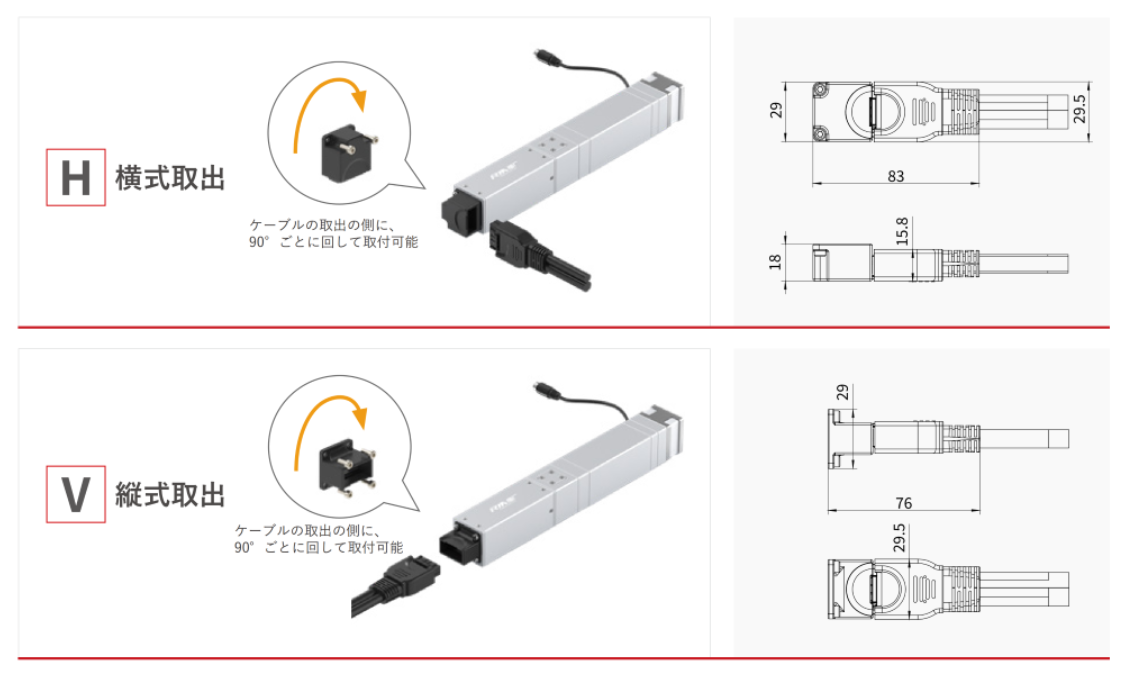

2.本製品マニュアルの寸法図は、スタンドモデルの寸法図です。カスタマイズするモデルの寸法図(モーター方向、出線方向、出線方式などが異なるモデル)が必要な場合は、お近くの営業担当者にお問い合わせください。
RM-SLA-HF SoftForce 直線タイプリニアアクチュエータは、以下の特長を持っています：
RM-SLA-HFは、以下の通信プロトコルをサポートしています：
また、I/Oおよびパルス制御モードもサポートしています（RM-CEMF-55コントローラを除く）。
SLA-HFには以下のセンサーオプションがあります：
必要な出力力範囲に基づいてセンサーを選択してください。
適応押し当て機能は、アクチュエータが検出した抵抗に基づいて出力力を調整する機能です。主な利点：
RM-SLA-HFは以下のコントローラーに対応しています：
異なるアプリケーション要件に対応した柔軟な制御オプションを提供します。
RM-SLA-HF SoftForce 直線タイプリニアアクチュエータは、以下の用途に最適です：
RM-SLA-HF SoftForce 直線タイプリニアアクチュエータは、精密な力制御が必要な以下のアプリケーションに最適です：
